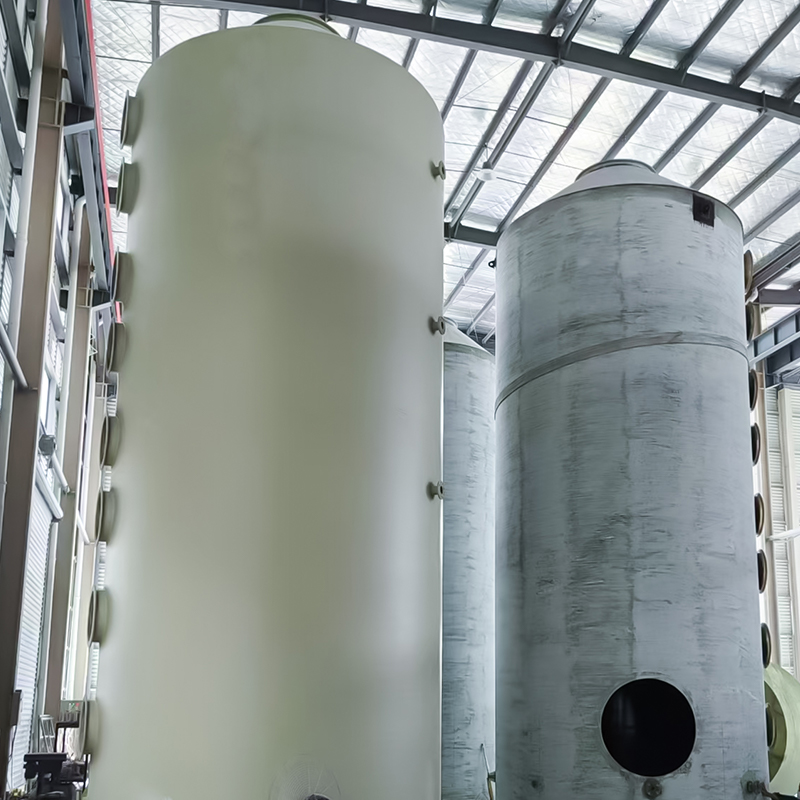

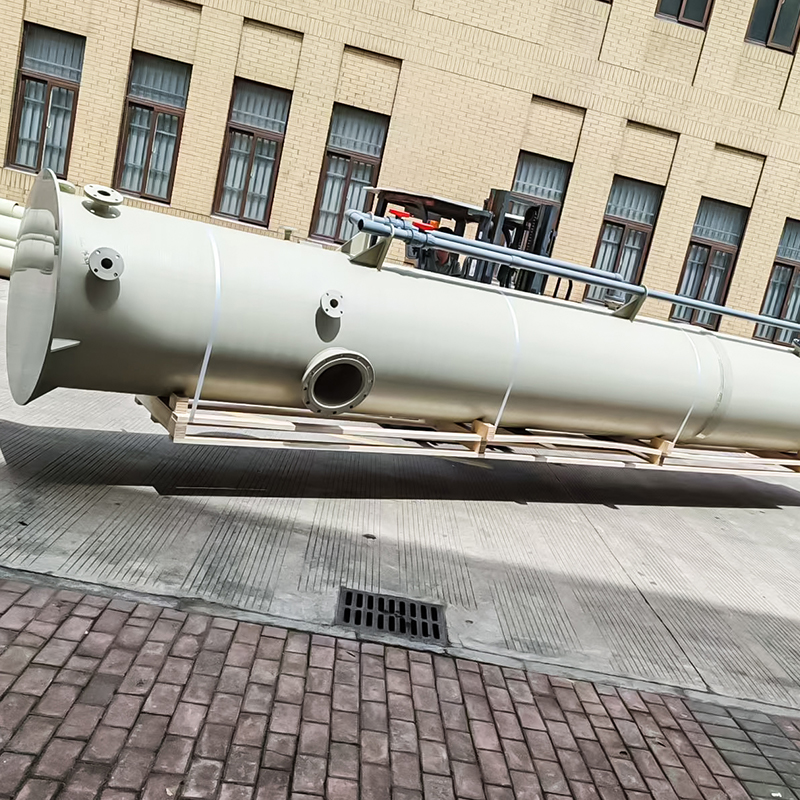

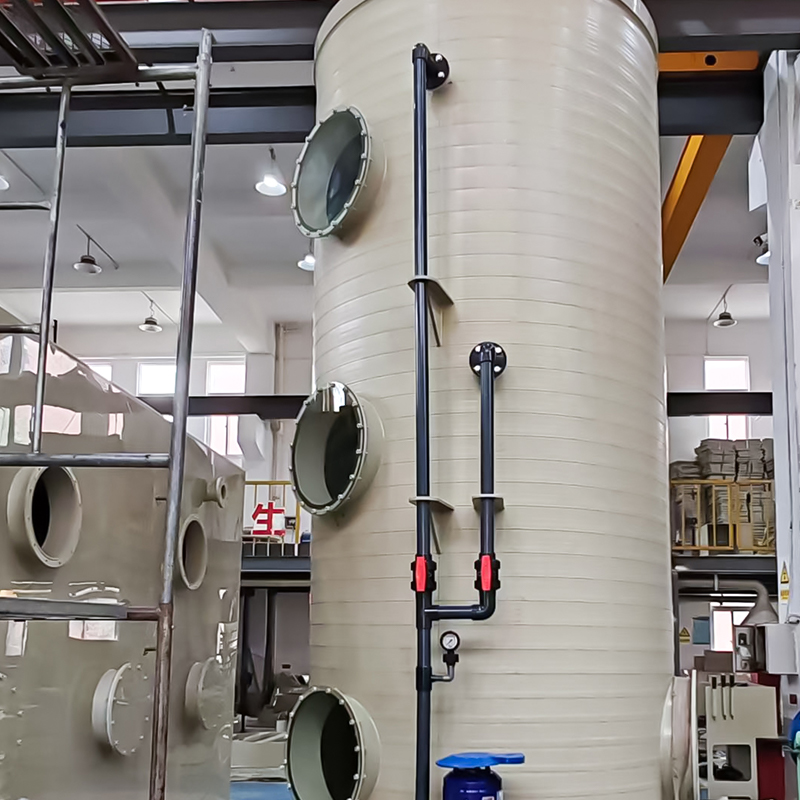

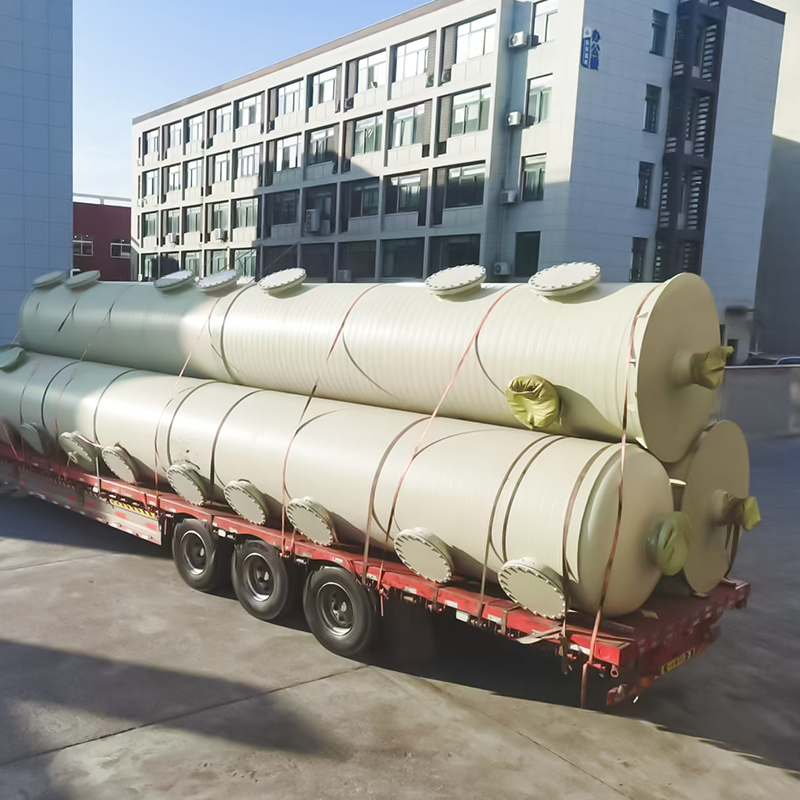

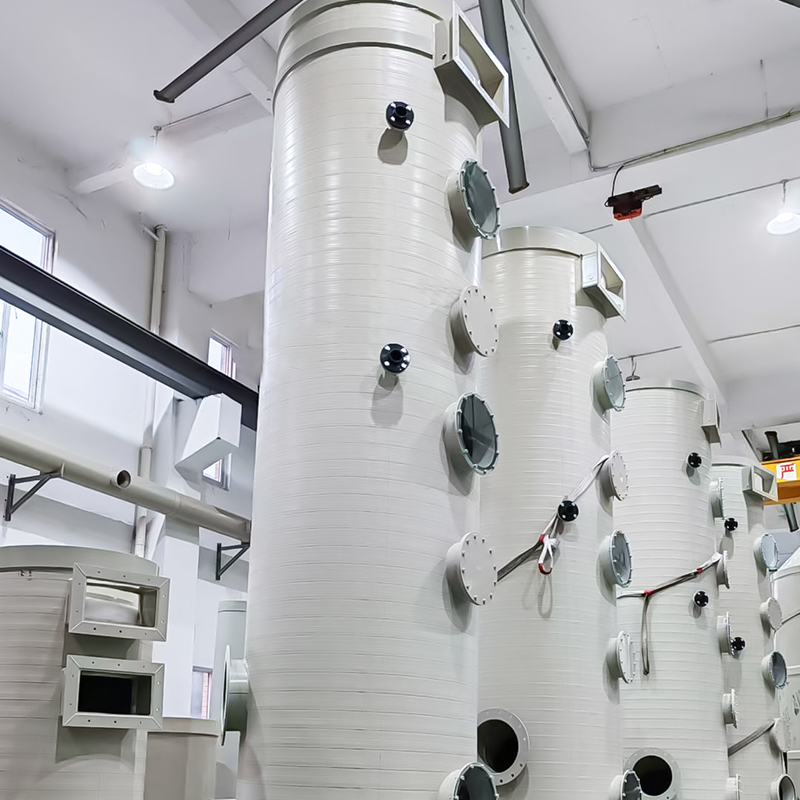

Оросительная колонна из спиральнонавитого ППГ (полипропилена гомополимерного)
Представляет собой распространенное оборудование мокрого типа для очистки отходящих газов. Ее основной принцип работы заключается в следующем:
I. Принцип работы
1. Подача отходящих газов: Кислотные (или щелочные) газы нагнетаются в нижнюю часть колонны через воздуховод с помощью вентилятора.
2. Противоток «газ-жидкость»: Поток газа поднимается через слой насадки, где происходит его контакт с абсорбентом (например, щелочью или кислотой), распыляемым с верхней части колонны.
3. Абсорбция и нейтрализация: Вредные компоненты в газе (такие как HCl, NH₃, SO₂) подвергаются физической абсорбции или химическим реакциям с абсорбентом, удаляясь или превращаясь в безвредные вещества.
4. Каплеулавливание и обезвоживание: Очищенный газ проходит через каплеуловитель (например, сетчатый или жалюзийный) в верхней части колонны для удаления влаги перед выбросом в атмосферу через вентилятор.
5. Циркуляция жидкости: Абсорбент собирается в циркуляционной емкости в нижней части колонны. Насосом он подается под давлением и снова распыляется в верхней части колонны, циркулируя до истощения активных компонентов и последующей замены.
II. Конструктивные элементы
- Корпус колонны: Изготовлен из ППГ (модифицированного полипропилена). Цельнонавитая бесшовная конструкция обеспечивает коррозионную стойкость в кислых и щелочных средах.
- Слой насадки: Обычно используются кольца Рашига и шары из ПП для увеличения площади поверхности контакта, продления времени взаимодействия газа и жидкости и повышения эффективности очистки.
- Система распыления: Включает форсунки, трубопроводы и насос. Форсунки обеспечивают равномерное распыление абсорбента, формируя жидкостную пленку на поверхности насадки.
- Каплеуловитель: Предотвращает унос капель жидкости и обеспечивает осушение выходящего газа.
III. Технические характеристики
- Высокая эффективность очистки: Может превышать 95%.
- Коррозионная стойкость и малый вес: Материал ППГ устойчив к кислотам, щелочам и старению, подходит для работы в жестких условиях.
- Низкое аэродинамическое сопротивление: Сопротивление обычно составляет 200–600 Па, что обеспечивает высокую энергоэффективность.
- Простота обслуживания: Простая конструкция, удобство в эксплуатации, компактные размеры.
IV. Область применения
Подходит для очистки различных кислотных и щелочных газов, таких как туман серной кислоты, хлористый водород, аммиак, в таких отраслях, как химическая промышленность, гальванотехника, лабораторные комплексы и металлургия.
