Ⅰ.. Принцип работы горизонтальной распылительной башни
Горизонтальная распылительная башня представляет собой эффективное газоочистное оборудование, в основном используемое для очистки промышленных отходящих газов от загрязняющих веществ, таких как кислотный туман, щелочной туман, органические газы и твердые частицы.
1. Контакт поперечного потока газа и жидкости
- Подача выхлопных газов: выхлопные газы подаются в горизонтальный корпус башни через систему вентиляторов, обычно с одной стороны или из середины корпуса башни.
- Направление воздушного потока: выхлопные газы текут горизонтально в корпусе башни, перпендикулярно направлению движения распыляемой жидкости, образуя поперечный контакт.
- Уменьшение сопротивления: горизонтальная конструкция воздушного потока эффективно снижает сопротивление потоку системы и снижает потребление энергии вентилятором.
2. Распыление и абсорбция
- Спринклерная система: в башне установлено сопло высокого давления для распыления и распыления поглощенной жидкости (воды или химического реагента) с образованием мелких капель.
- Функция слоя наполнителя: отработанный газ проходит через слой наполнителя (например, шариковое кольцо и кольцо Ласси) и полностью контактирует с жидкой пленкой на поверхности наполнителя, увеличивая площадь контакта газа и жидкости.
- Физическая и химическая абсорбция: загрязняющие вещества абсорбируются или преобразуются в безвредные вещества посредством физической адсорбции или химических реакций (таких как кислотно-щелочная нейтрализация).
3. Дефог и выбросы
- Устройство для устранения запотевания: очищенный газ проходит через слой устранения запотевания (циклонную пластину или кольцевой наполнитель Lascill) для удаления захваченных капель жидкости и предотвращения вторичного загрязнения.
- Чистые выбросы: очищенный газ выпускается с другой стороны башни в соответствии со стандартами охраны окружающей среды.
4. Цикл и обработка
- Циркуляция жидкости: распыляемая жидкость собирается со дна башни и повторно используется после нагнетания давления циркуляционным водяным насосом для снижения эксплуатационных расходов.
- Очистка отработанных жидкостей: регулярно меняйте или обрабатывайте отработанные жидкости, чтобы избежать обогащения загрязняющими веществами и повлиять на эффективность очистки.
II. Анализ конструкции горизонтальной распылительной башни
Горизонтальные распылительные башни имеют компактную конструкцию, что делает их пригодными для промышленного применения в ограниченном пространстве.
1. Конструкция башни

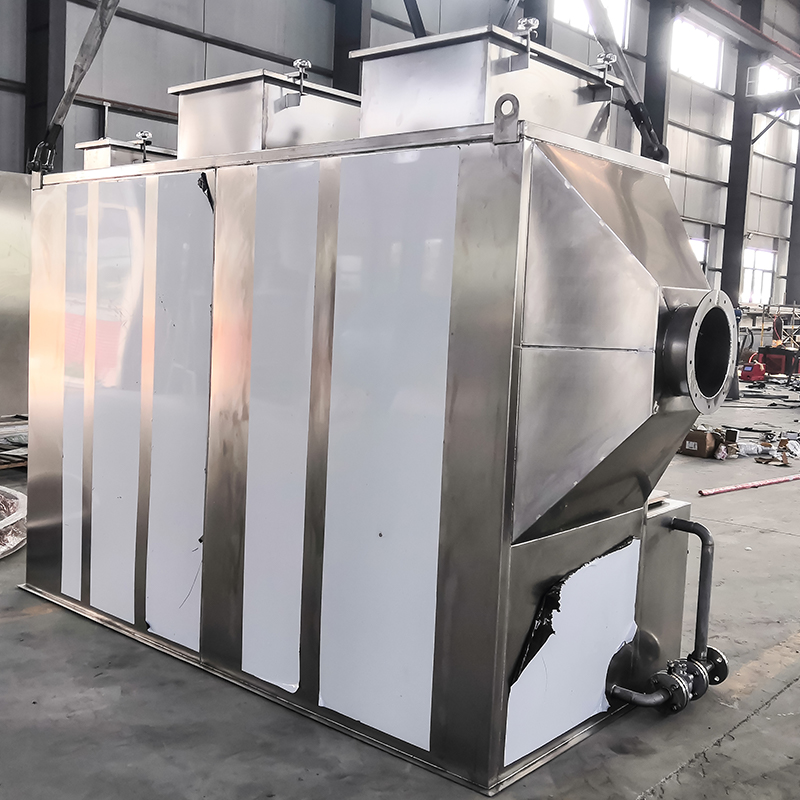

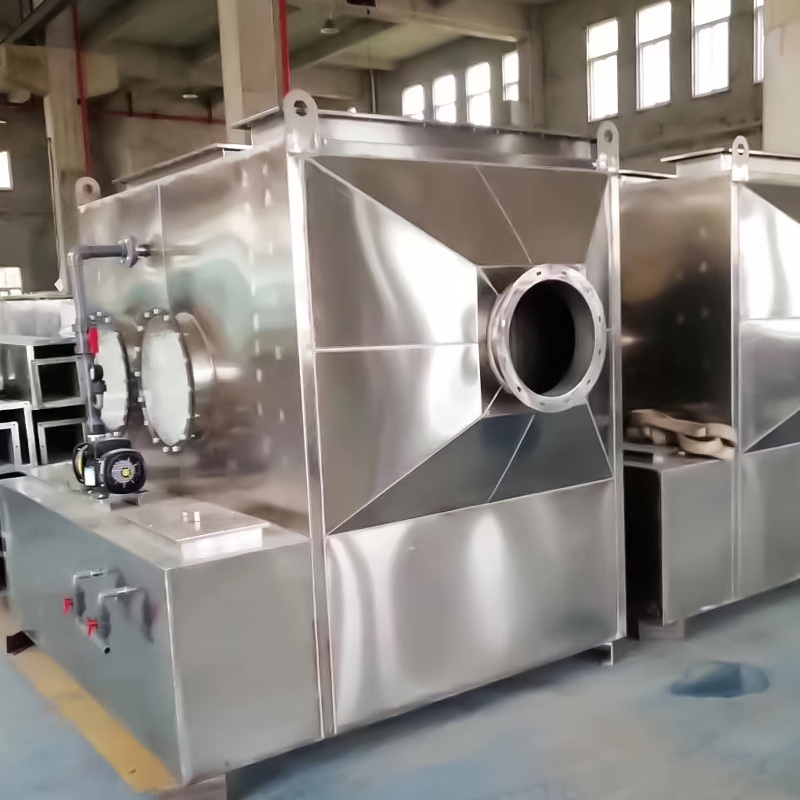

- Форма и материал: Горизонтальная цилиндрическая или квадратная конструкция, изготовленная из коррозионно-стойких материалов (таких как ПП, ФРП и нержавеющая сталь 304/316).

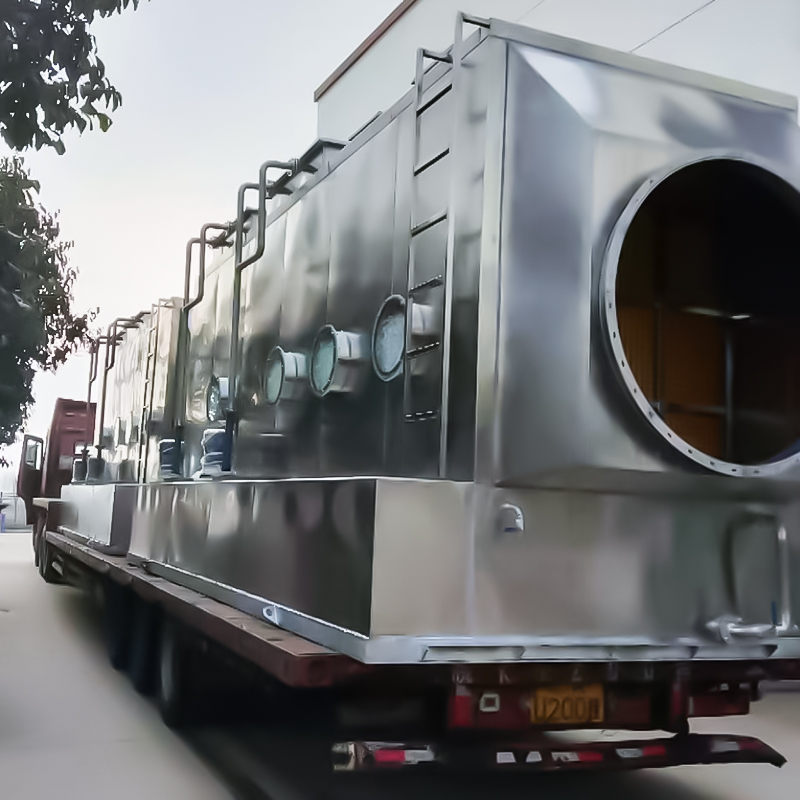

- Модульная конструкция: сегментированные фланцевые соединения облегчают транспортировку и монтаж, адаптируясь к различным скоростям воздушного потока.
2. Система распыления
- Расположение сопел: Горизонтальное многослойное расположение обеспечивает равномерное покрытие жидкостью и повышает эффективность контакта газа и жидкости.
- Выбор распыляемой жидкости: вода или химические реагенты, такие как растворы кислот или щелочей, выбираются в зависимости от состава выхлопных газов для улучшения абсорбции.
3. Упаковочный слой
- Тип набивки: высокоэффективная набивка, такая как кольца Палля и кольца Рашига, обеспечивает большую площадь поверхности и низкое сопротивление.
- Многослойная конструкция: несколько слоев насадки оптимизируют распределение газа и жидкости и предотвращают засорение и образование каналов.
4. Демист Слой
- Тип демистера: циклонные пластины или кольца Рашига эффективно удаляют захваченные капли жидкости из газа.
- Защита от капель: гарантирует отсутствие капель в выхлопных газах, предотвращая коррозию или загрязнение оборудования, расположенного ниже по потоку.
5. Система циркуляции

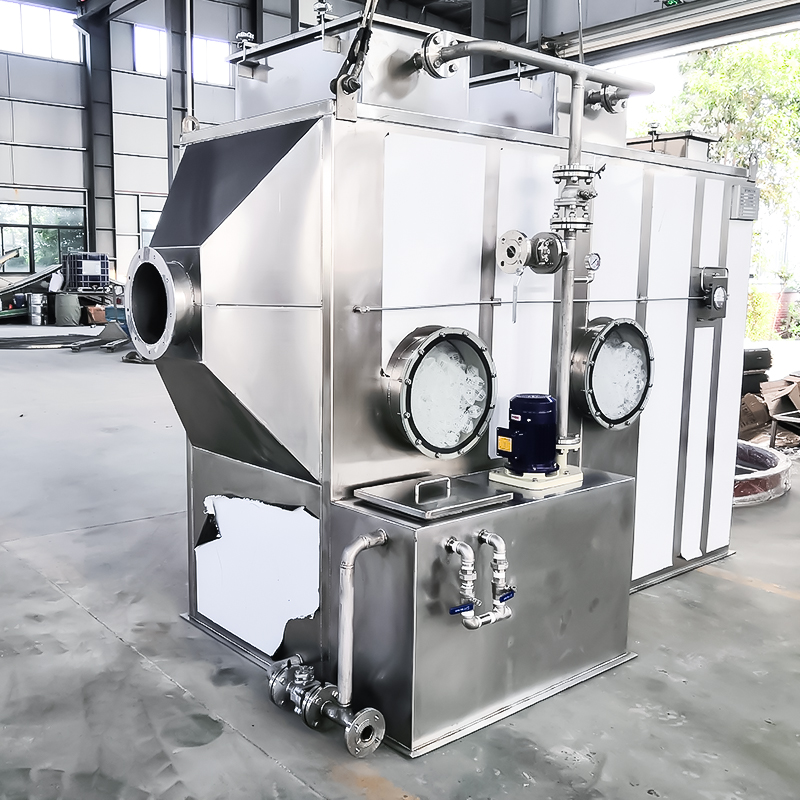

- Циркуляционный резервуар для воды: расположен в нижней части башни, собирает распыляемую жидкость и оснащен системой контроля уровня и pH.

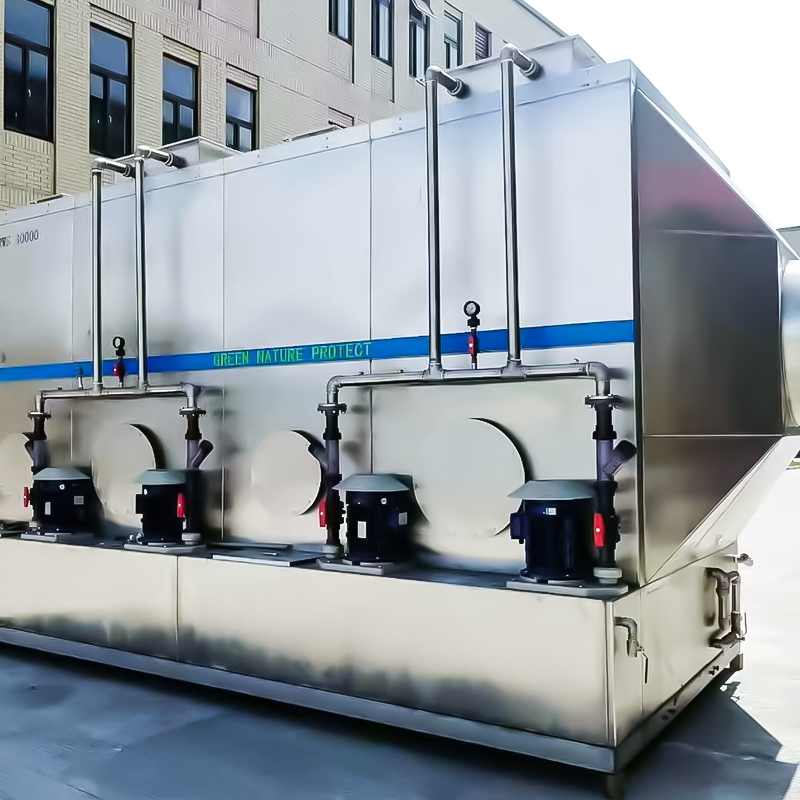

- Циркуляционный водяной насос: изготовлен из коррозионно-стойких материалов (таких как пластик или нержавеющая сталь) для обеспечения длительной стабильной работы.
6. Вспомогательные сооружения

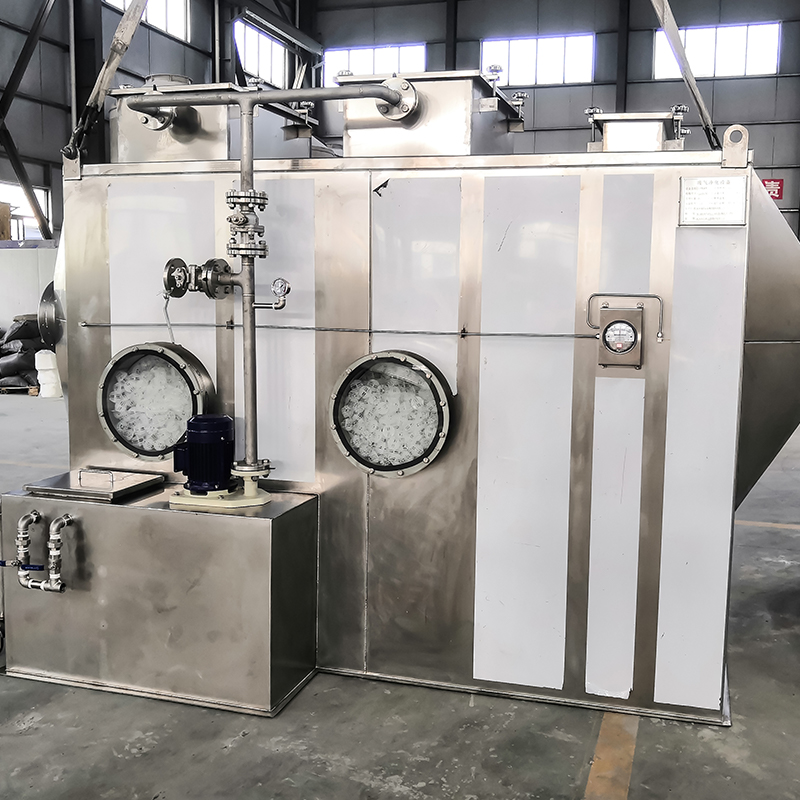

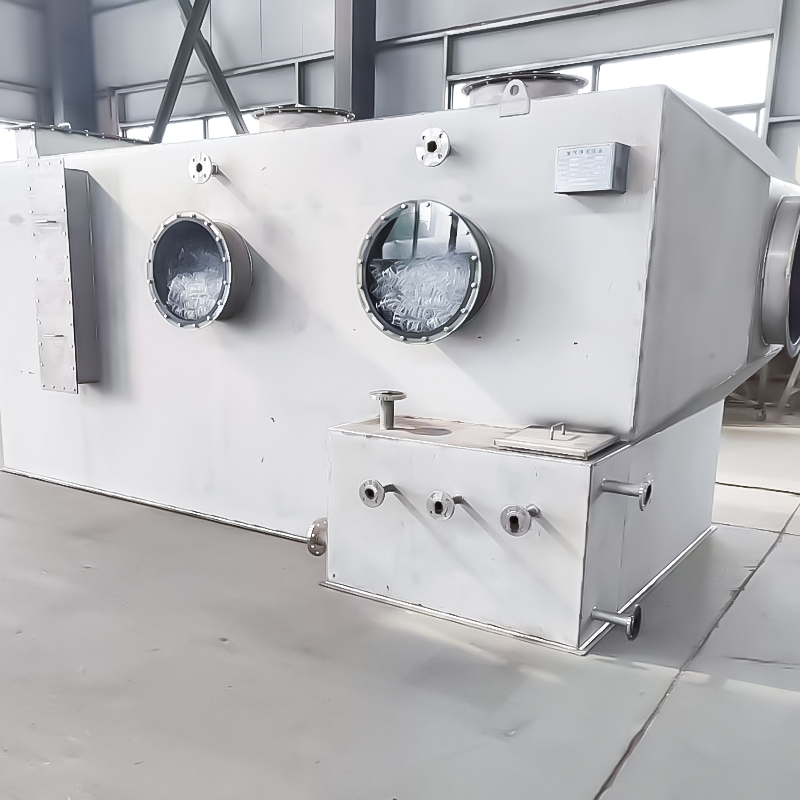

- Смотровые окна и смотровые окна: для удобства обслуживания и осмотра предусмотрены прозрачные смотровые окна и смотровые окна.
- Опоры и приспособления: устойчивые опоры и приспособления обеспечивают стабильную работу оборудования.
III. Преимущества горизонтальной распылительной башни
- Эффективная очистка: эффективность очистки достигает более 90%, подходит для различных загрязняющих веществ.
- Экономия места: горизонтальная конструкция, уменьшенная высота, подходит для установки внутри помещений.
- Низкие эксплуатационные расходы: перерабатывайте распыляемую жидкость, чтобы сократить расход воды и химических реагентов.
- Коррозионная стойкость: используйте коррозионно-стойкие материалы, которые адаптируются к кислотным и щелочным средам и имеют длительный срок службы.
- Удобное обслуживание: простая конструкция, удобное обслуживание и снижение затрат на обслуживание.
IV. Сценарии применения
Горизонтальные распылительные башни широко используются в следующих отраслях:
- Химическая промышленность: очистка кислотного тумана, щелочного тумана и органических отработанных газов.
- Электроника: очистка фторсодержащих отходящих газов и других опасных газов.
- Фармацевтическая промышленность: удаление отработанных газов, образующихся в процессе ферментации и синтеза.
- Металлургия: очистка от паров и пыли, образующихся в процессе плавки.
- Пищевая и текстильная промышленность: устранение запахов и твердых частиц, образующихся в процессе производства.
В. Ключевые моменты дизайна
- Анализ параметров отходящих газов: определение размеров башни и типа насадки на основе состава отходящих газов, концентрации, температуры и расхода.
- Регулирование соотношения газ-жидкость: рационально проектируйте расход распыляемой жидкости, чтобы обеспечить достаточный контакт и поглощение.
- Выбор материала: выберите подходящие материалы для башни на основе их коррозионных свойств, например, полипропилен и нержавеющую сталь.
- Меры безопасности: установите взрывозащищенные устройства и систему контроля газа для обеспечения безопасной эксплуатации.
На основании вышеприведенного анализа горизонтальные распылительные башни благодаря своей высокой эффективности, компактности и коррозионной стойкости стали важнейшим оборудованием для очистки промышленных отходящих газов. Они широко применяются в различных условиях эксплуатации и помогают компаниям достигать экологических стандартов.
