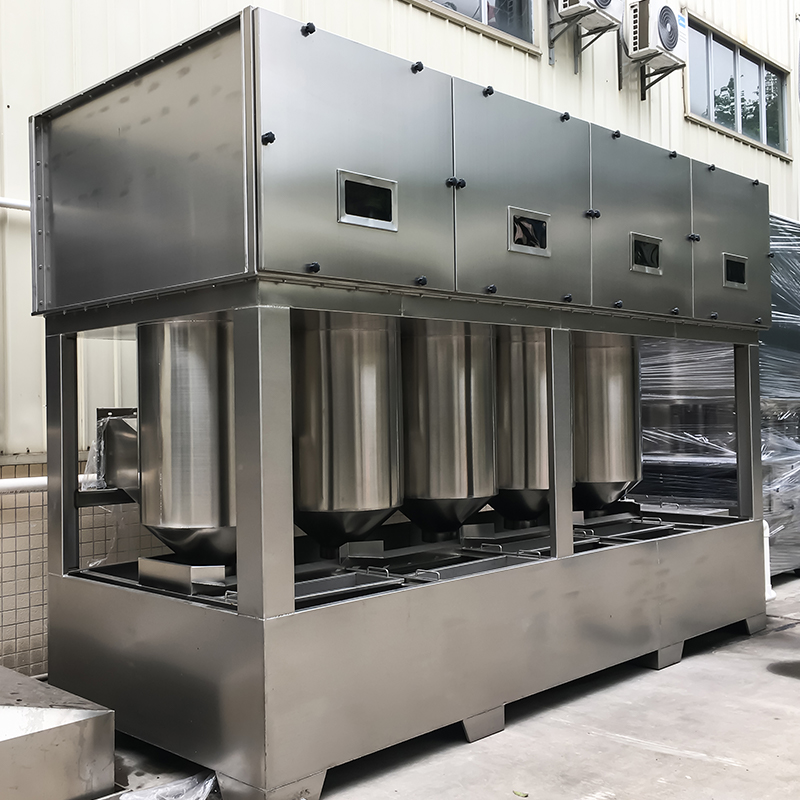

Гибридная циклонная оросительная колонна

Гибридная циклонная башня (также известная как «Циклонная гибридная распылительная башня» или «Гибридная циклонная башня»)

Это устройство мокрой очистки, которое объединяет высокоскоростную циклонную центробежную сепарацию с многослойной абсорбцией распылением в одной башне. Он объединяет пять механизмов: инерцию, центрифугирование, столкновение, эмульгирование и абсорбцию, завершая весь процесс «улавливания твердых частиц, поглощения газообразных загрязняющих веществ, удаления запотевания и дегидратации» в одном устройстве.

Я. Принцип работы (четырехэтапная интеграция)

1. Циклоническое увлечение

Выхлопные газы, содержащие пыль или загрязняющие вещества, под отрицательным давлением вентилятора поступают в «циклон-генератор» (циклон с направляющими лопатками) в нижней части башни по касательной. Воздушный поток мгновенно ускоряется до 15–25 м/с, создавая сильно закрученное поле потока.

2. Газожидкостная эмульгирование

Циркуляционный водяной насос в нижней части башни подает абсорбционную жидкость (воду, раствор щелочи или окислитель) в спиральное сопло в верхней части башни, где она распыляется в противоточном направлении. Под действием высокоскоростного циклонного потока капли жидкости сдвигаются и распыляются на капли микронного размера, которые затем тщательно смешиваются с закрученным потоком воздуха, образуя «систему эмульсии газ-жидкость» • Частицы: центробежная сила отбрасывает их к стене башни, где они сталкиваются с пленкой жидкости и переносятся вниз.
• Газообразные загрязняющие вещества (HCl, NH₃, BTEX и т. д.): растворяются, нейтрализуются или окисляются в зоне эмульгирования.

3 Центробежное разделение
Эмульгированная система поступает в «сходящийся-расходящийся» цилиндр центрифуги, где радиус потока постепенно уменьшается, а центробежная сила увеличивается экспоненциально. Капли высокой плотности и частицы пыли отбрасываются к стенкам, стекая вниз по стенкам в отстойник. Очищенный сухой газ сходится к центральной оси и поднимается.

4 Упаковка Тонкая стирка Удаление запотевания
Затем восходящий поток воздуха проходит через один или два слоя набивки (кольца Палла или полые шарики) и вторичное распыление для дальнейшего удаления остаточных загрязнений. Демистер из гофрированной пластины или проволочной сетки вверху перехватывает захваченные капли, и чистый газ, наконец, выпускается вентилятором в соответствии со стандартами.
Весь процесс представляет собой замкнутый жидкостный цикл, а осадок регулярно удаляется скребком или устройством для удаления шлама.

II. Структурные особенности
• Интегрированная конструкция: вихревая секция распыления, секция наполнения, секция удаления запотевания, объединяющая четыре функции, занимающая менее 60% площади обычной распылительной башни с тем же объемом воздуха.
• Незасоряющаяся насадка: использует спиральную насадку большого диаметра с внутренним фильтрующим картриджем, что делает ее менее подверженной засорению остатками краски и волокнами.
• Съемный вихревой модуль: изготовлен из SUS304/316L или FRP, его можно снять и полностью заменить в случае износа.
• Регулировка частоты с помощью ПЛК: автоматически регулирует скорость вращения вентилятора в зависимости от перепада давления, экономя более 30% энергии.

III. Применимые применения газа/пыли
Соображения по проектированию типичных загрязняющих веществ в отрасли
Автомобильная/мебельная окраска распылением Красящий туман, ЛОС на основе бензола, липкая пыль Корпус башни: SUS304, флокулянт красящего тумана, добавляемый в циркулирующую воду
Аппаратное обеспечение Шлифовка/Полировка Металлическая пыль (маслосодержащая) Предварительный циклон для удаления крупных частиц, башня оборудована скребками
Химическая/фармацевтическая HCl, NH₃, HF, дихлорметан Двухступенчатая абсорбция: предварительная вода, постщелочной/окислительный раствор
Запах мусоросжигательных заводов/очистных сооружений сточных вод, NH₃, H₂S Корпус башни: защита от коррозии FRP, циркулирующая вода с добавлением гипохлорита натрия
Выхлоп котла/печи: дым, SO₂, NOx Охлаждение до <80°C перед входом в башню

IV. Технические показатели эффективности (типичные значения)
• Расход воздуха: 5000–80000 м³/ч (возможно параллельное расширение)
• Эффективность удаления пыли: ≥99% (частицы ≥1 мкм)
• Эффективность удаления запотевания: ≥95%
• Перепад давления: 800-1200 Па
• Рабочая температура: ≤80°C (FRP); ≤150°C (SUS316L)

В. Преимущества по сравнению с обычными распылительными башнями
① Центробежное предварительное разделение снижает нагрузку наполнителя на 70%, делая его менее склонным к засорению.
② Вращающийся поток воздуха улучшает массоперенос, повышая эффективность очистки более чем на 15% для оборудования того же объема.
③ Отсутствие движущихся частей, упрощение обслуживания, ежегодные затраты на обслуживание составляют менее 2% от инвестиций в оборудование.

Гибридная циклонная башня использует сопряженный механизм «высокоскоростного циклонного многоступенчатого распыления» для одновременного улавливания твердых частиц и поглощения газообразных загрязняющих веществ даже в сложных условиях эксплуатации, таких как высоковязкая пыль, маслянистый туман, засорение и большой объем воздуха. Это высокоэффективный выбор для предварительной обработки или глубокой очистки отходящих газов в таких отраслях, как распыление, химическое машиностроение и металлургия.
