Промывная колонна из ПП

Скруббер из полипропилена (также известный как скруббер для воды из полипропилена) представляет собой устройство очистки выхлопных газов, изготовленное в основном из полипропилена (ПП). В основном он используется для очистки промышленных отходящих газов от пыли, кислых и щелочных газов, а также органических отходящих газов. Принцип его работы и структура заключаются в следующем

Я. Принцип работы
Скруббер ПП работает по принципу контактной абсорбции газ-жидкость, очищая отходящий газ посредством физической или химической реакции между жидкостью (абсорбентом) и загрязняющими веществами в отходящем газе. Конкретный процесс заключается в следующем

1. Забор выхлопных газов: выхлопные газы, содержащие загрязняющие вещества, поступают в башню через нижний воздухозаборник, приводимый в действие вентилятором, и текут вверх по внутренним каналам башни.

2. Распыление абсорбента: система распыления в верхней части башни (состоящая из водяного насоса, трубопровода и форсунок) создает давление абсорбента (выбирается на основе свойств загрязняющего вещества, например, чистой воды, щелочного раствора или кислого раствора). Затем находящийся под давлением абсорбент распыляется через форсунки в виде мелких капель и равномерно распыляется вниз, образуя «жидкую завесу» 3. Реакция контакта газа и жидкости: поднимающиеся выхлопные газы полностью контактируют с опускающимися распыленными каплями, что приводит к очистке.
- Физическая реакция: частицы пыли адсорбируются каплями и оседают вместе с жидкостью; водорастворимые газы (например, аммиак) поглощаются напрямую.
- Химическая реакция: кислые и щелочные газы нейтрализуются соответствующими им абсорбентами (например, диоксидом серы, реагирующим с раствором гидроксида натрия с образованием соли).
4. Разделение газа и жидкости: очищенный газ поднимается на вершину башни, где проходит через демистер (например, перегородку или сетку) для удаления захваченных капель, предотвращая вторичное загрязнение. В конечном итоге он выгружается через выпускное отверстие стандартным способом.
5. Обработка отработанной жидкости: отработанная жидкость, впитавшая загрязняющие вещества, собирается в поддоне в нижней части башни и может быть переработана (с добавлением абсорбента) или сброшена после обработки.

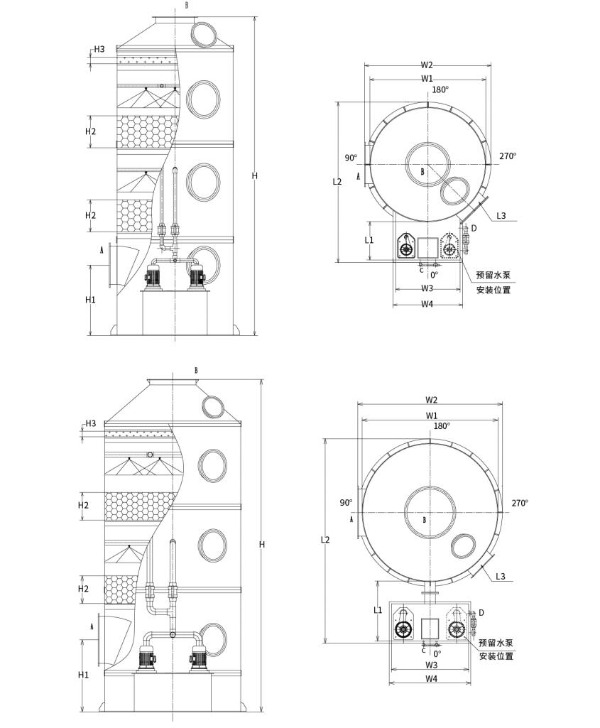

II. Структурное описание
Скруббер из полипропилена в основном изготовлен из полипропилена (кислото- и щелочестойкого, легкого) и состоит из следующих компонентов:

1. Корпус башни: цилиндрический или квадратный герметичный контейнер, служащий основным пространством для реакции между выхлопными газами и абсорбентом. Обычно он оснащен насадочным слоем (например, кольцами Палля, полыми шариками или кольцами Рашига) для увеличения площади контакта газа и жидкости.

2. Вход и выход воздуха: Вход воздуха расположен в нижней части корпуса башни и соединен с трубопроводом подачи выхлопных газов; выход воздуха расположен в верхней части башни и соединен с выхлопной трубой.

3. Система распыления: включает в себя циркуляционный водяной насос, распылительный трубопровод и распылительные форсунки (например, спиральные форсунки и вентиляторные форсунки), отвечающие за равномерное распределение абсорбента.

4. Упаковочный слой: Расположенный в середине корпуса башни, этот слой состоит из инертных наполнителей, которые увеличивают время контакта газа и жидкости и повышают эффективность очистки.

5. Демистер: установлен в верхней части башни, перед выходом воздуха, он отделяет капли жидкости от газа, чтобы предотвратить потери и загрязнение окружающей среды. 6. Резервуар для сбора жидкости: расположен в нижней части башни, собирает отработанную жидкость после распыления и обычно оснащен указателем уровня и сливным отверстием.
7. Циркуляционная труба и клапан: соединяет резервуар для сбора жидкости с системой распыления, обеспечивая рециркуляцию абсорбента. Некоторые системы также имеют порт добавления реагента.

Скруббер из полипропилена имеет простую конструкцию и удобен в эксплуатации, что делает его пригодным для очистки отходящих газов низкой и средней концентрации в таких отраслях, как химическая переработка, гальванопокрытие, полиграфия и крашение, а также нанесение покрытий.
