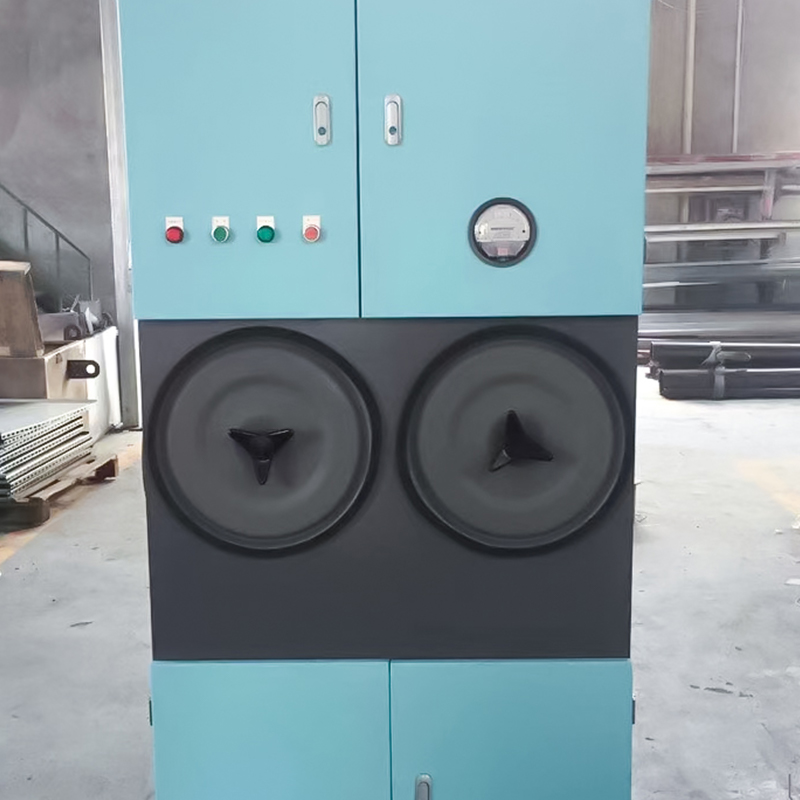

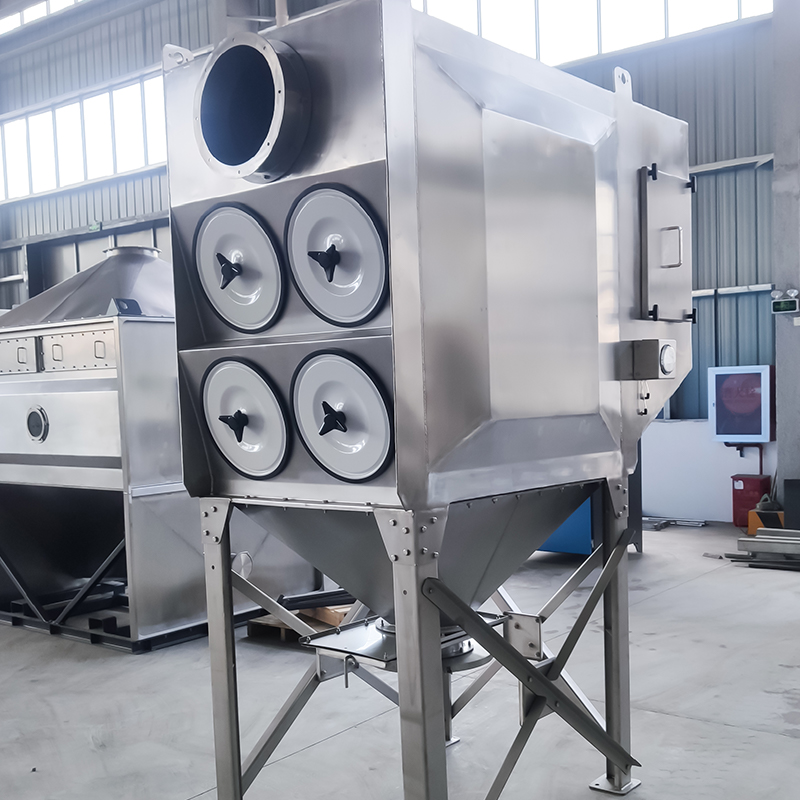

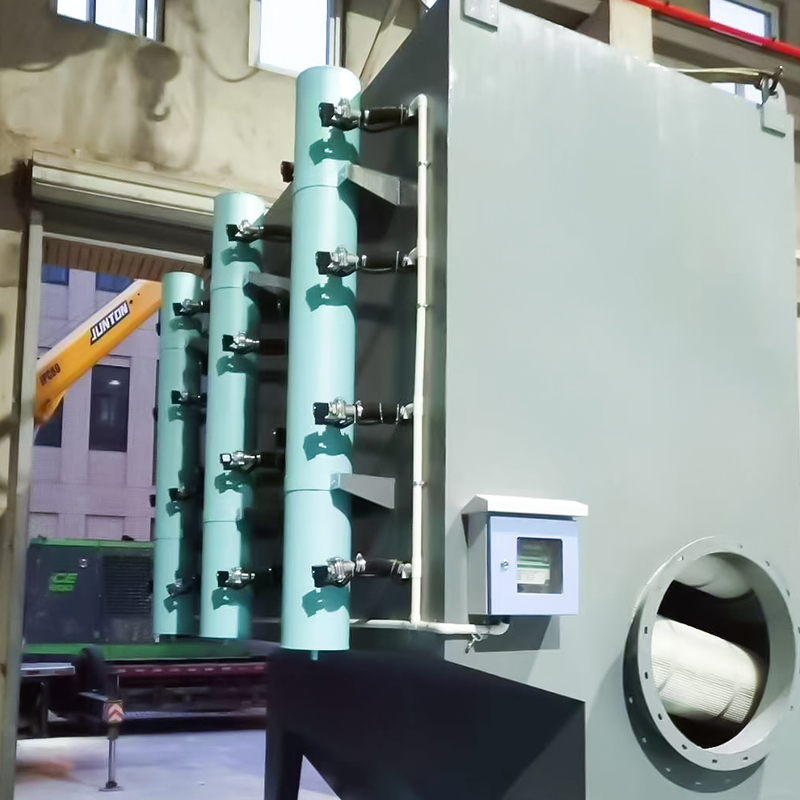

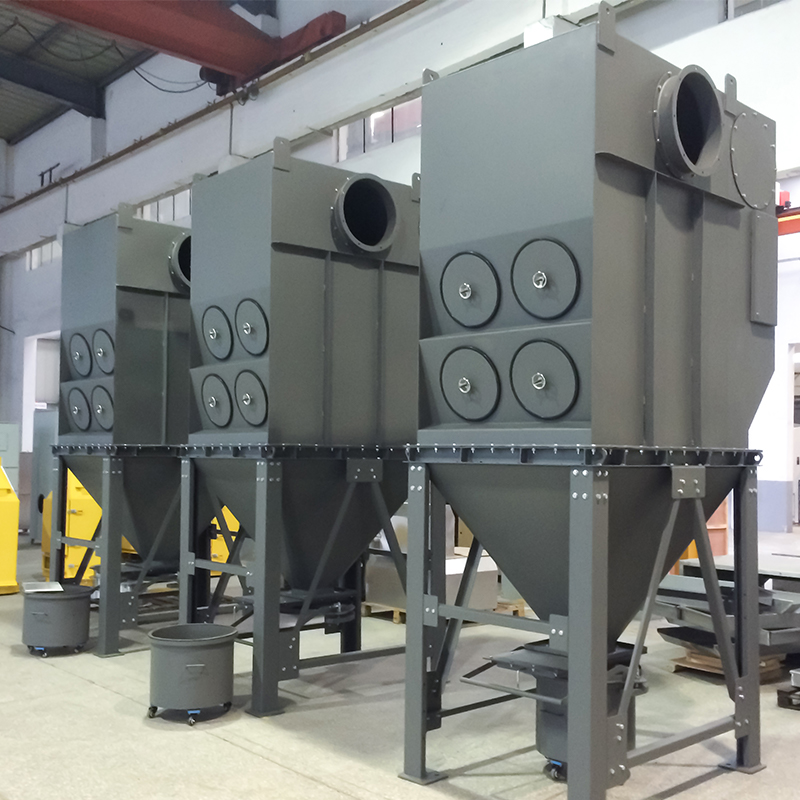

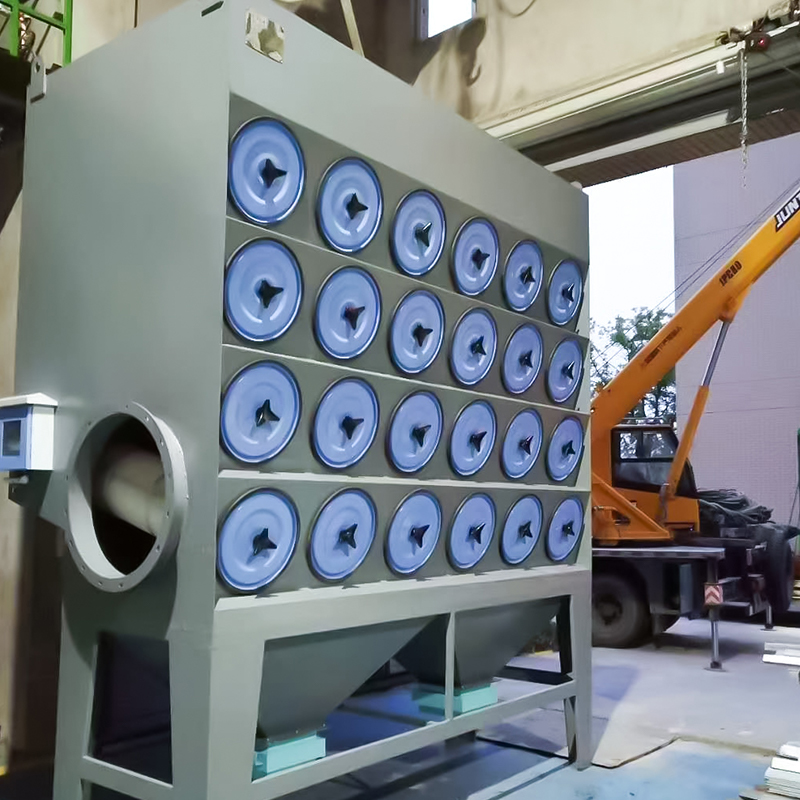

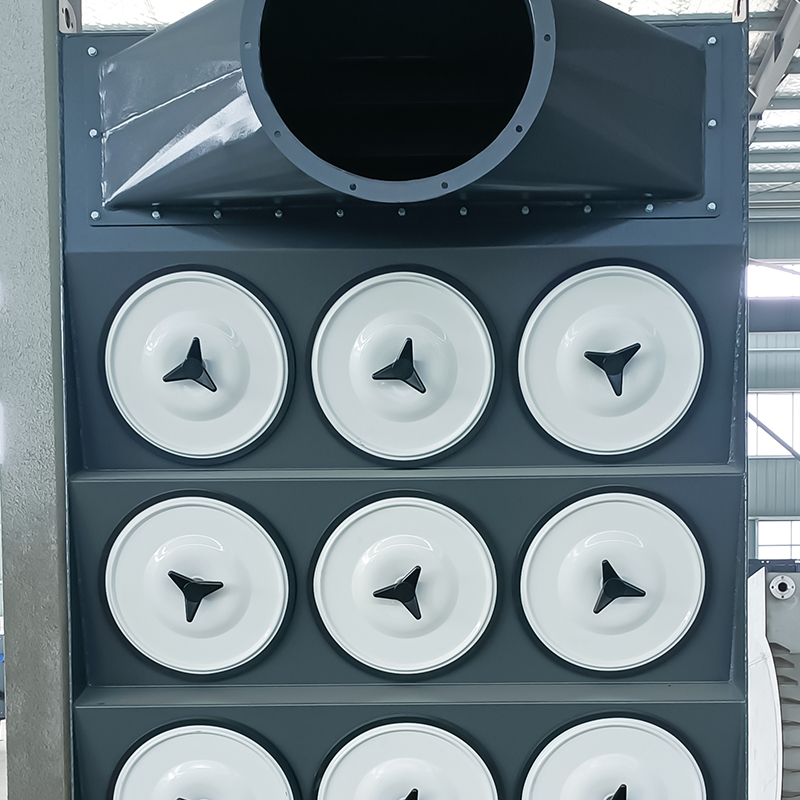

Картриджный пылеуловитель

Принцип работы картриджного пылеуловителя

Картриджный пылеуловитель использует фильтрующие картриджи (изготовленные из волокнистых материалов, таких как полиэстер и политетрафторэтилен) в качестве фильтрующего материала для очистки запыленных выхлопных газов. Его основной процесс заключается в следующем

1. Забор запыленного газа: выхлопные газы поступают в пылесборник на входе и равномерно распределяются вокруг фильтрующих картриджей через направляющую потока.

2. Фильтрация и разделение: частицы пыли задерживаются на поверхности фильтрующего картриджа (в основном за счет инерционного столкновения, диффузии и просеивания), а чистый газ проходит через фильтрующие картриджи в камеру чистого воздуха.

3. Регенерация пыли: когда слой пыли на поверхности фильтрующего картриджа утолщается и сопротивление достигает заданного значения, для удаления пыли из фильтрующего картриджа и сброса ее в бункер используются импульсные струи (чаще всего используемые) или механическая вибрация, восстанавливая фильтрующую способность фильтра.

4. Выгрузка пыли: Пыль из бункера регулярно выгружается через устройство для выгрузки пыли (например, винтовой конвейер или звездообразный разгрузчик).

Свяжитесь с нами

Предыдущая：Нет предыдущей статьи
Следующая：Нет следующей статьи

Технические характеристики автономного картриджного пылеуловителя

Нет	Модель	Производительность воздушного потока	Площадь фильтра	Внешние размеры	Мощность	Вес	Эффективность
1	ЛР-15/18	1500м3/ч	18㎡	8007502200мм	1,1 кВт	230кг	99,90%
2	ЛР-25/22	2500м3/ч	22㎡	8209202500мм	3кВт	380 кВт	99,90%
3	ЛР-35/30	3500м3/ч	30㎡	8509202600мм	4кВт	380 кВт	99,90%
4	ЛР-45/40	4500м3/ч	40㎡	8909402700мм	5,5 кВт	380 кВт	99,90%
5	ЛР-60/48	6000м3/ч	48㎡	9909602800мм	7,5 кВт	380 кВт	99,90%
6	ЛР-75/60	7500м3/ч	60㎡	120012003000мм	11 кВт	380 кВт	99,90%

Расчетные формулы ключевых технологических параметров картриджных пылеуловителей

1. Скорость фильтрации (v)

Скорость фильтрации представляет объём газа, проходящего через эффективную площадь фильтрации картриджа за единицу времени, и является ключевым параметром проектирования:

v = Q / (60 × A)

v: Скорость фильтрации (м/мин). Рекомендуемые значения: 1.0-2.0 м/мин для сухой нелипкой пыли, 0.5-1.0 м/мин для липкой пыли;
Q: Расход обрабатываемого газа (м³/ч);
A: Суммарная эффективная площадь фильтрации (м²).

2. Суммарная эффективная площадь фильтрации (A)

A = n × A₁

n: Количество фильтровальных картриджей;
A₁: Эффективная площадь фильтрации одного картриджа (м²). Рассчитывается по формуле: A₁ = π× D× L (где D – диаметр картриджа, м; L – длина картриджа, м).

3. Количество фильтровальных картриджей (n)

Определяется на основе расхода газа и скорости фильтрации:

n = Q / (60 × v × A₁)

4. Аэродинамическое сопротивление установки (ΔP)

Общее сопротивление картриджного пылеуловителя складывается из сопротивления фильтровального материала и сопротивления пылевого слоя. Эмпирическая формула (оценочная):

ΔP = ΔP₀ + ΔP_d

ΔP₀: Сопротивление чистого картриджа (Па), обычно составляет 100-200 Па;
ΔP_d: Сопротивление пылевого слоя (Па). Зависит от толщины пылевого слоя и скорости фильтрации. В процессе эксплуатации общее сопротивление, как правило, поддерживается в диапазоне 1000-1500 Па.

5. Параметры импульсной продувки (для моделей с импульсной регенерацией)

Давление продувки: Обычно 0.4-0.6 МПа (сжатый воздух);
Длительность импульса: 0.1-0.2 секунды на картридж;
Период продувки: Зависит от настройки сопротивления, обычно 30-120 секунд (автоматически регулируется контроллером перепада давления).

Указанные формулы требуют корректировки с учётом реальных условий эксплуатации (таких как концентрация пыли, дисперсный состав и температура) для обеспечения эффективной и стабильной работы оборудования.
