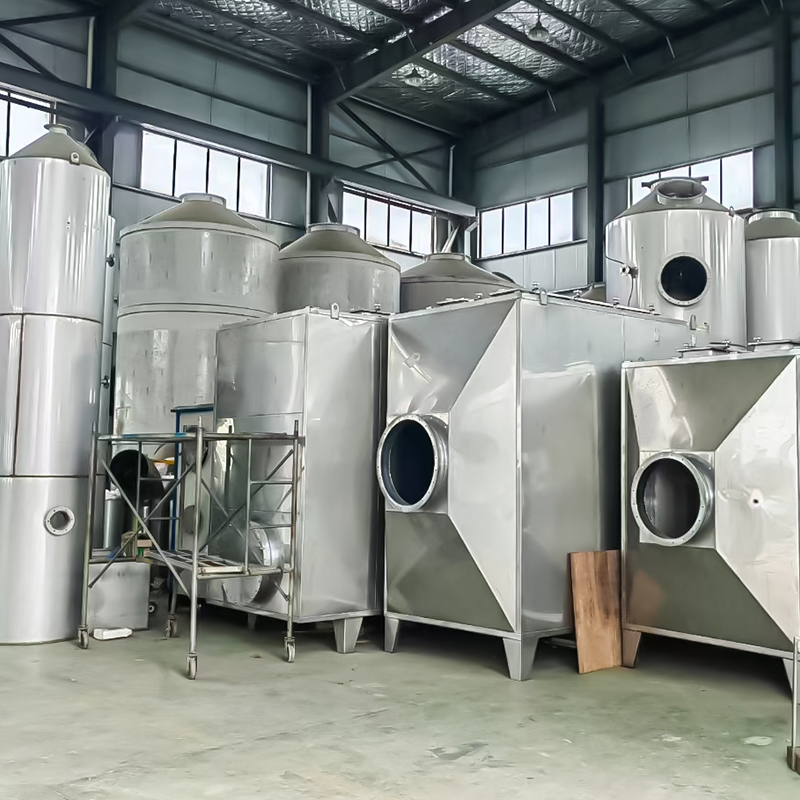

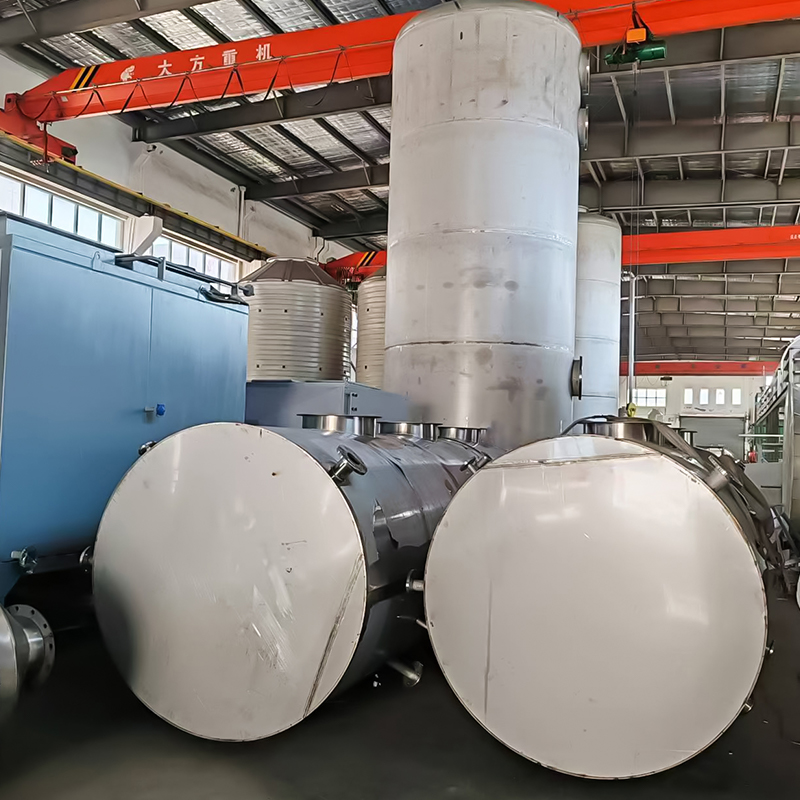

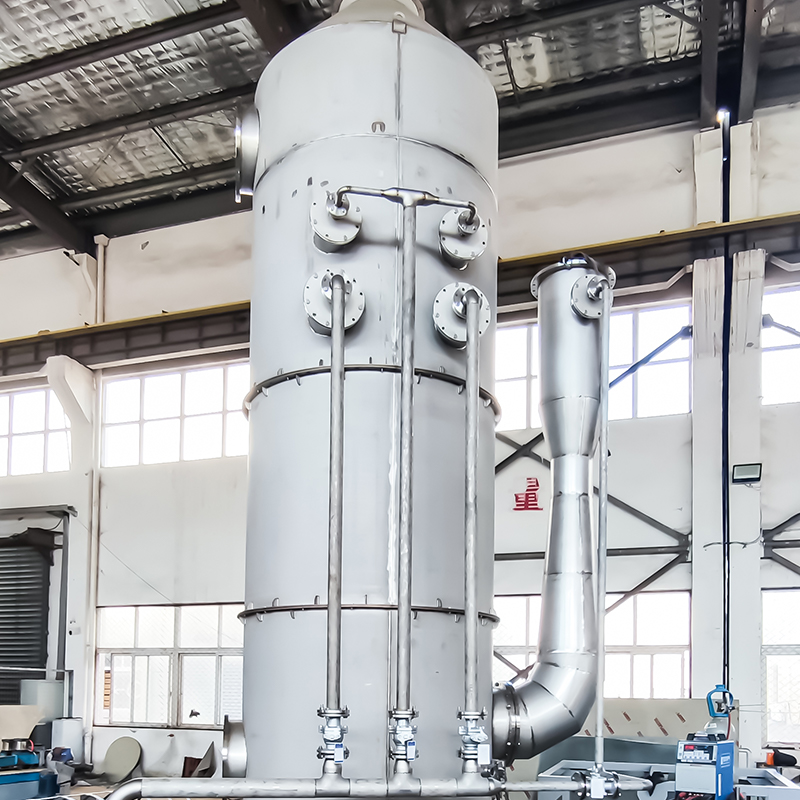

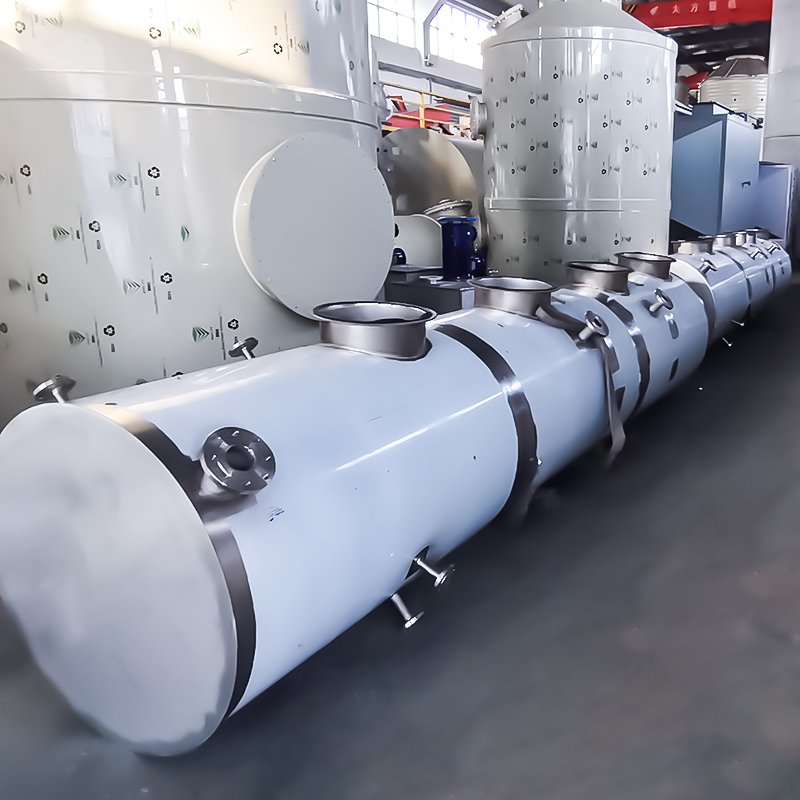

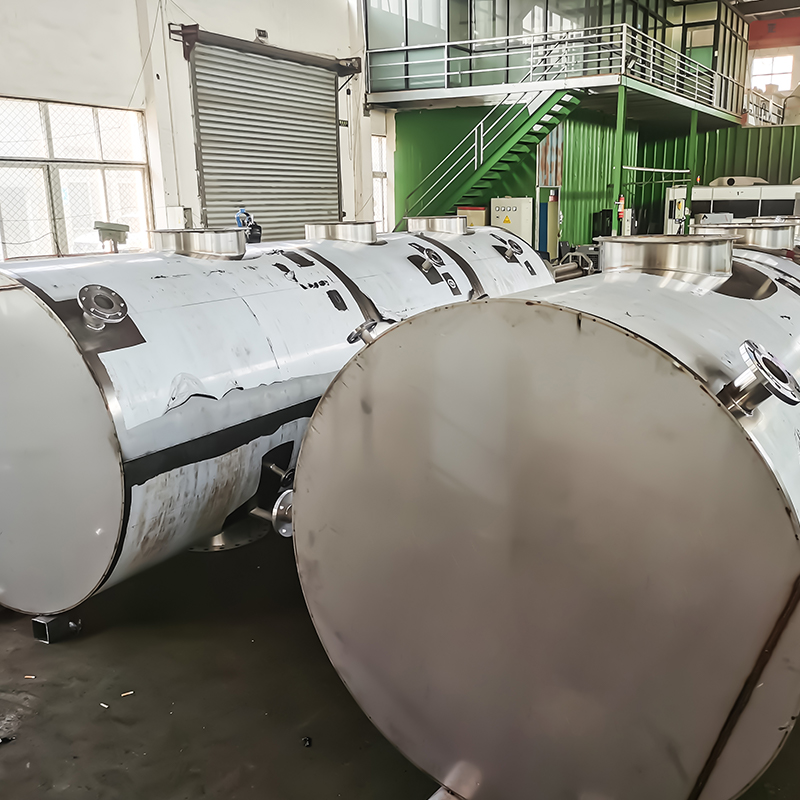

Оросительная колонна из нержавеющей стали 316L

Принцип работы распылительной башни из нержавеющей стали 316L и применимая газовая среда

Я. Принцип работы (то же, что и в башенном процессе PP/PPH, но другие материалы и условия эксплуатации)
1. Выхлопные газы поступают в башню тангенциально, поднимаясь через уравнительную секцию в секцию набивки/распыления;
2. Форсунки объемом 316 л в верхней части башни распыляют NaOH, H₂SO₄ или другие химические растворы в капли, которые вступают в противоточный контакт с газом;
3. На поверхности кольца Палля 316L или ступенчатой кольцевой насадки образуется жидкая пленка, удаляющая загрязняющие вещества посредством реакций абсорбции, растворения, нейтрализации или окислительно-восстановительных реакций;
4. Очищенный газ, содержащий капли, проходит через проволочную сетку 316L или перегородчатый демистер, где он обезвоживается и сбрасывается до стандартных условий;
5. Отходы жидкости собираются в циркуляционном резервуаре объемом 316 л в нижней части башни. После автоматического дозирования и фильтрации он перерабатывается насосом объемом 316 л до тех пор, пока не будет соответствовать стандартам сброса или не будет передан на аутсорсинг для обработки.

2. Преимущества материала 316L
• Содержит 23% Mo, что обеспечивает более чем на 30% более высокую устойчивость к точечной коррозии Cl⁻ и щелевой коррозии, чем 304;
• Выдерживает длительное использование в высокотемпературных выхлопных газах при температуре 80-150°C без деформации или старения;
• Высокая механическая прочность, способная выдерживать колебания давления, превышающие ±5 кПа, что делает его пригодным для систем тяги, вызванной высоким давлением.

III. Типичные применимые газовые среды
| Промышленность | Примеры газовых сред | Особенности |
| Химические/фармацевтические | HCl, Cl₂, SO₂, HF, H₂S | Высокая концентрация, высокая коррозионная активность, галогенсодержащие |
| Гальванопокрытие/Травительство | Туман хромовой кислоты, цианистый водород, туман азотной кислоты | Содержит ионы тяжелых металлов, сильно окисляющие |
| Сжигание отходов | Газовая смесь HCl SO₂ HF, прекурсоры диоксинов | Высокая температура, высокая влажность, сложный состав |
| Металлургия/Электроника | NOx, аммиак, силан, фосфин | Фторсодержащая и кремнийсодержащая пыль, сильные кислоты и щелочи |
| Лаборатория | Кислотно-щелочные смешанные выхлопные газы, пары органических растворителей | Большие колебания концентрации, прерывистые выбросы |

IV. Сравнение с выбором башни PP/PPH
• Температура > 60°C или содержащая фтор или высокие хлорид-ионы → Выберите 316L;
• Содержит плавиковую кислоту или высокотемпературную концентрированную серную кислоту → модернизация до 904L или Hastelloy;
• Для проектов со слабой кислотностью и щелочностью при комнатной температуре или для проектов, требующих больших затрат, выбирайте PP/PPH.

В распылительной башне из нержавеющей стали объемом 316 л используется противоточный механизм массообмена с распылительной насадкой, обеспечивающий эффективность очистки ≥95% и срок службы более десяти лет даже в условиях высоких температур, высокого содержания хлоридов, сильного окисления или сильного снижения выбросов отходящих газов. Это предпочтительный выбор для очистки коррозионных отходящих газов в таких отраслях, как химическая, гальваническая и мусоросжигательная промышленность.
